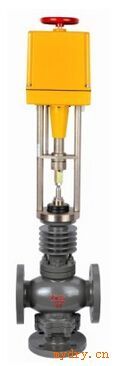

ZAZQ、ZAZX型电动三通合流、分流调节阀

ZAZQ、ZAZX型电动三通合流、分流调节阀

ZAZQ、ZAZX型电动三通合流、分流调节阀产品概述：

ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动 阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

ZAZQ、ZAZX型电动三通合流、分流调节阀产品特点：

·流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

ZAZQ、ZAZX型电动三通合流、分流调节阀零件资料:

阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13

ZAZQ、ZAZX型电动三通合流、分流调节阀技术参数：

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量系数 KV

合流

8.5

13

21

34

53

85

135

210

340

535

分流

85

135

210

340

535

额定行程 (mm)

16

25

40

60

流量特性

直线 抛物线

工作温度 (℃)

普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250

散热型：铸钢： -40～450、铸不锈钢：-60～450

介质温度 (℃)

200以下(对合流阀而言)

固有可调比 R

30

公称压力 PN(MPa)

1.0 1.6 4.0 6.4

允许泄漏量

硬密封：Ⅳ级 软密封：VI级

作用方式

电开、电关

信号范围 (mA.DC)

0～10 4～20

电源电压

220V、50H Z 380V、50H Z 24V、AC/DC

环境温度 (℃)

伺服放大器： 5～45 执行机构：-10～55

全行程时间

S

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率 (W)

普通型

28

35

电子型

6

15

25

40
