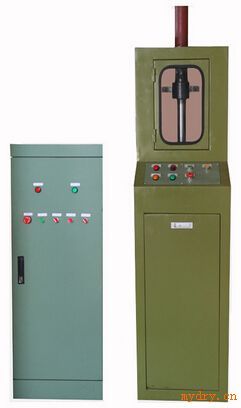

全自动风动送样装置
本产品已申报国家专利，专利号：201020129437.2
一、全自动风动送样装置概述
FTD-76/81风动送样采用西门子的313-2DP高性能CPU模块控制系统,配以气力容器式管道输送系统的应用。是一项全新高效、节能的运输方式, 其系统是机、电、仪一体化和高度自动化的输送物料装备。可编程序控制器及丰富的触摸屏程序选择功能，使系统动作程序化，各个部件动作协调、可靠、耐用。主要电气元件全部进口，性能优良，可靠性高；功能强大。整机具有操作简便、快速、动作安全可靠。适用于
1、1～50Km运距的散碎物料如：钢铁企业中的（块样、棒样、渣样）、煤炭、矿石、粮食、垃圾等的输送。2、工矿企业内部的机件、试样等的工序间周转传送。3、大型图书馆、报刊出版社的图书、稿样等资料的传送。4、大中城市的邮政输送。5、医院药品的输送。二、全自动风动送样装置主要技术参数序号项 目单位数 值备 注1输送方式正压单管双向往复输送2输送钢管规格mmΦ76×43弯管转弯半径mm≥20004样盒有效容积mmΦ48×705样盒运行速度m/s10～306样盒下落速度m/s3～7(可调)7试样条件质量：≤2kg温度：≤800℃8样盒垂直落差m≤309压缩空气无油无水、干燥洁净10压力要求MPa管网压力0.5～0.711控制方式可编程序控制器自动控制12电源要求220V±10% 50Hz13收发台外形尺寸mm500×500×1550长×宽×高14电控箱外形尺寸mm500×400×1300长×宽×高15收发台重量kg350
