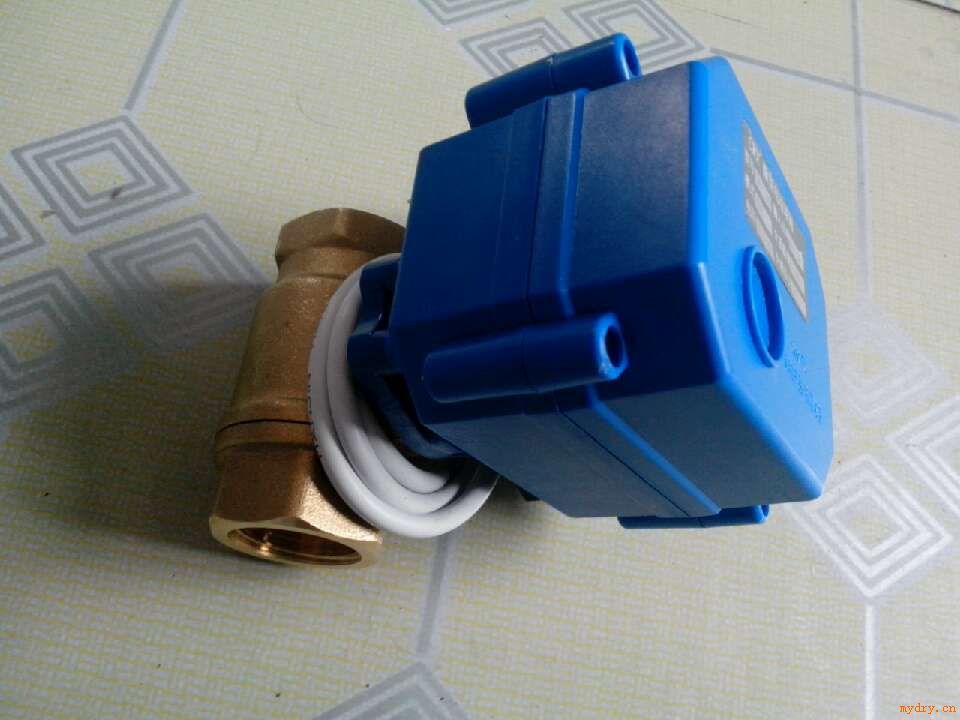

CWX-15Q微型电动球阀
CWX-15Q微型电动球阀
主要技术参数
| 型号 | 额定电压 | 工作电流 | 输出力矩 | 适配阀门口 径 | 开关 时间 | 控制 模式 | 防护 等级 | 工作压力 | 介质温度 |
| CWX-15N | DC3-6VADC9-24VAC220VADC85-265V | Max80ma | Max-2NM | DN8-DN32 | 3-5s | CR01CR02CR03CR04CR05 | IP65 | 1.0MPa | 0-90度 |
| CWX-15Q | Max80ma | Max-1.5NM | DN8-DN25 |
| 接口方式 | 口径 | Фd | L1 | L2 | L3 | F | H1 | H2 | H3 | b | Q1 | Q2 |
| d | d | |||||||||||
| 双内螺纹 | DN8 | 8 | 11 | 11 | 47 | 21 | 12 | 18 | 50 | 52 | 68 | 62 |
| DN10 | 8 | 11 | 11 | 47 | 21 | 12 | 18 | 50 | 52 | 68 | 62 | |
| DN15 | 15 | 11 | 11 | 53.5 | 27 | 16 | 22 | 50 | 52 | 68 | 62 | |
| DN20 | 15 | 10 | 10 | 62 | 30 | 16 | 22 | 50 | 52 | 68 | 62 | |
| DN25 | 20 | 16 | 18 | 73 | 38 | 22 | 25 | 50 | 52 | 68 | 62 | |
| 一内一外 | DN20 | 15 | 18 | 10 | 65 | 30 | 16.5 | 21.5 | 50 | 52 | 68 | 62 |
| DN25 | 20 | 14 | 15 | 91 | 38 | 20 | 25 | 50 | 52 | 68 | 62 | |
| DN32 | 20 | 16 | 16 | 79 | 46 | 23 | 28 | 50 | 52 | 68 | 68 | |
| 全通径 | DN20 | 20 | 15 | 15 | 70 | 30 | 19.5 | 25.5 | 50 | 52 | 68 | 62 |
| DN25 | 25 | 20 | 20 | 83 | 38 | 23 | 28 | 50 | 52 | 68 | 62 | |
| 重量 | 双内螺纹 | 一内一外 | 全通径 | 备注：阀体材质为的黄铜阀重量 | ||||||||
| DN8 | DN10 | DN15 | DN20 | DN25 | DN20 | DN25 | DN32 | DN20 | DN25 | |||
| 0.258 | 0.220 | 0.342 | 0.330 | 0.333 | 0.333 | 0.502 | 0.752 | 0.446 | 0.627 |
