空气流量计

空气流量计是苏州华陆仪器仪表有限公司的重点产品之一,我们推荐符合您要求的空气流量计产品并提供空气流量计产品完善的售后服务,若有任何需求和疑问,请联系:0512-66835259,0512-66835356。

空气流量计

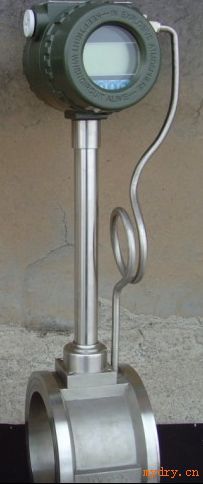

涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;无可动机械零件,因此可靠性高,维护量小;仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+350℃的工作温度范围内工作,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

工作原理

涡街流量计是基于卡门涡街原理,通过探头检测出漩涡分离频率计算出流量并在信号变送器中转换成相应的脉冲或电流信号输出。

主要特点:

•空气流量计*度较高,液体测量精度为±1.0%;气体测量精度为±1.5%
•空气流量计压损小,约为孔板流量计的1/4,属于节能流量仪表
•空气流量计安装方式灵活,可水平,垂直和不同角度倾斜安装
•空气流量计采用消扰电路和抗震动传感头,具有一定抗坏境震动性能
•空气流量计无可动部件,仪表寿命长

技术参数:

仪表型号

HLLU-N

HLLU-A

HLLU-B

HLLU-C

HLLU-D1/D2

信号输出

脉冲

4-20mA

4-20mA

可选4-20mA或脉冲

供电电源

24VDC±15%

24VDC±15%

锂电池

24VDC±15%

24VDC±15%和锂电池

通讯接口

可选RS485

可选RS485

精度等级

液体:1.0级
气体:1.0级
蒸汽:1.5级

液体:1.0级
气体:1.0级
蒸汽:1.5级

液体:1.0级
气体:1.0级
蒸汽:1.5级

显示器

仪表材质

304SS

304SS

304SS

防爆等级

可选ExiaIICT5或ExdIIBT6

可选ExiaIICT5或ExdIIBT6

可选ExiaIICT5或ExdIIBT6

防护等级

IP65

IP65

IP65

整机功耗

<1W

<1W

<1W

仪表通经

DN15~DN300

DN15~DN300

DN15~DN300

安装方式

法兰夹持或一体化法兰连接

法兰夹持或一体化法兰连接

法兰夹持或一体化法兰连接

耐压等级

可选1.6MPa或2.5MPa

可选1.6MPa或2.5MPa

可选1.6MPa或2.5MPa

介质温度

-40℃~250℃、-40℃~350℃

-40℃~250℃、-40℃~350℃

-40℃~250℃、-40℃~350℃

环境温度

-20℃~60℃

-20℃~60℃

-20℃~60℃


流量范围:

仪表口径(mm)

液体流量范围(m3/h)

气体流量范围(m3/h)

15

1.2-6.2

5-25

20

1.5-10

8-50

25

1.6~16

8.8-55

40

2~40

27~205

50

3~60

35~380

80

6.5~130

86~1100

100

15~220

133~1700

150

30~450

347~4000

200

45~800

560~8000

250

65~1250

890~11000

300

95~2000

1360~18000

(300)

100~1500

1560~15600

(400)

180~3000

2750~27000

(500)

300~4500

4300~43000

(600)

450~6500

6100~61000

(800)

750~10000

11000~110000

(1000)

1200~1700

17000~170000

>(1000)

协议

协议

注:表中(300)—(1000)口径为插入式。
