ZG惯性振动器 MV-75-6振动电机
技术参数：
型号 | 振次/分 | 额定激振力(kn) | 额定功率(kw) | 额定电流(A) | 板脚孔尺寸 |
ZG201 | 2900 | 1 | 0.09 | 0.32 | 105×115(宽) |
ZG202 | 2 | 0.18 | 0.59 | 105×115(宽) | |
ZG203 | 3 | 0.25 | 0.78 | 120×125(宽) | |
ZG205 | 5 | 0.37 | 1.1 | 120×125(宽) | |
ZF210 | 10 | 0.75 | 1.96 | 130×170(宽) | |
ZG220 | 20 | 1.5 | 3.67 | 140×190(宽) | |
ZG230 | 30 | 2.2 | 5.10 | 140×190(宽) | |
ZG250 | 50 | 3.7 | 8.43 | 205×310(宽) | |
ZG263 | 63 | 4.5 | 10.31 | 205×310(宽) |

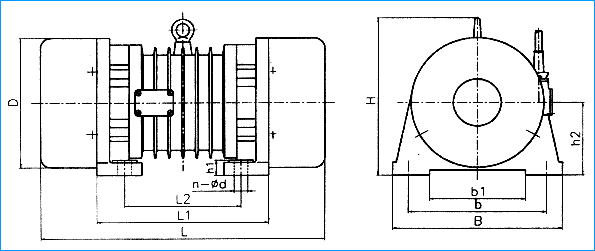

型号 | L | B | H | L1 | L2 | b | b1 | h1 | h2 | D | n-d |
ZG402 | 348 | 210 | 212 | 176 | 130 | 170 | 110 | 18 | 90 | 160 | 4-18 |
ZG405 | 368 | 240 | 240 | 190 | 140 | 190 | 120 | 18 | 105 | 190 | 4-18 |
ZG410 | 470 | 320 | 303 | 296 | 200 | 260 | 180 | 27 | 140 | 250 | 4-26 |
ZG415 | 490 | 320 | 303 | 316 | 220 | 260 | 180 | 27 | 140 | 250 | 4-26 |
ZG420 | 537 | 380 | 365 | 333 | 205 | 310 | 210 | 32 | 165 | 303 | 4-32 |
ZG432 | 550 | 380 | 365 | 346 | 218 | 310 | 210 | 32 | 165 | 303 | 4-32 |
ZG440 | 618 | 450 | 430 | 371 | 227 | 350 | 230 | 45 | 195 | 359 | 4-44 |
ZG450 | 643 | 450 | 430 | 396 | 252 | 350 | 230 | 45 | 195 | 359 | 4-44 |
ZG609 | 480 | 320 | 303 | 296 | 200 | 260 | 180 | 27 | 140 | 250 | 4-26 |
ZG612 | 536 | 320 | 303 | 316 | 220 | 260 | 180 | 27 | 140 | 250 | 4-26 |
ZG618 | 537 | 380 | 365 | 333 | 205 | 310 | 210 | 32 | 165 | 303 | 4-32 |
ZG625 | 596 | 380 | 365 | 346 | 218 | 310 | 210 | 32 | 165 | 303 | 4-32 |
ZG636 | 617 | 450 | 430 | 379 | 227 | 350 | 230 | 45 | 195 | 359 | 4-44 |
ZG645 | 676 | 450 | 430 | 404 | 252 | 350 | 230 | 45 | 195 | 359 | 4-44 |
ZG660 | 796 | 560 | 512 | 472 | 276 | 430 | 280 | 45 | 240 | 440 | 4-50 |
ZG820 | 688 | 580 | 365 | 376 | 248 | 310 | 210 | 32 | 165 | 303 | 4-32 |
ZG830 | 724 | 450 | 430 | 404 | 252 | 350 | 230 | 45 | 195 | 359 | 4-44 |
ZG840 | 786 | 450 | 430 | 414 | 262 | 350 | 230 | 45 | 195 | 359 | 4-44 |
| 型号 | 振动力 （×103牛顿） | 额定功率 （千瓦） | 额定电流 （安） | 振动频率 （次/分） | 电压 （伏） | 温升 （℃） | 绝缘等级 | 效率 （％） | 功率因数 | 重量 （公斤） |
| ZG402 | 0-2 | 0.1 | 0.4 | 1450 | 380 | 80 | B | 65.94 | 0.667 | 30 |
| ZG405 | 0-5 | 0.25 | 0.73 | 1450 | 380 | 80 | B | 70.24 | 0.752 | 46 |
| ZG410 | 0-10 | 0.55 | 1.53 | 1450 | 380 | 80 | B | 75.02 | 0.728 | 81 |
| ZG415 | 0-15 | 0.75 | 1.95 | 1450 | 380 | 80 | B | 76.77 | 0.760 | 90 |
| ZG420 | 0-20 | 1.1 | 2.71 | 1450 | 380 | 80 | B | 76.85 | 0.801 | 129 |
| ZG432 | 0-32 | 1.5 | 3.51 | 1450 | 380 | 80 | B | 79.13 | 0.819 | 145 |
| ZG440 | 0-40 | 2.2 | 5.19 | 1450 | 380 | 80 | B | 78.48 | 0.815 | 234 |
| ZG450 | 0-50 | 3.0 | 6.82 | 1450 | 380 | 80 | B | 80.68 | 0.822 | 245 |
| ZG609 | 0-9 | 0.55 | 1.66 | 960 | 380 | 80 | B | 76.0 | 0.662 | 84 |
| ZG612 | 0-12 | 0.75 | 2.14 | 960 | 380 | 80 | B | 77.5 | 0.684 | 94 |
| ZG618 | 0-18 | 1.1 | 2.97 | 960 | 380 | 80 | B | 78.6 | 0.715 | 141 |
| ZG625 | 0-25 | 1.5 | 3.84 | 960 | 380 | 80 | B | 80.0 | 0.740 | 159 |
| ZG636 | 0-36 | 2.2 | 5.55 | 960 | 380 | 80 | B | 80.9 | 0.747 | 249.5 |
| ZG645 | 0-45 | 3.0 | 7.28 | 960 | 380 | 80 | B | 82.6 | 0.756 | 268 |
| ZG660 | 0-60 | 4.0 | 9.56 | 960 | 380 | 80 | B | 82.2 | 0.762 | 427 |
| ZG820 | 0-20 | 1.5 | 4.36 | 725 | 380 | 80 | B | 80.0 | 0.652 | 185 |
| ZG830 | 0-30 | 2.2 | 6.16 | 725 | 380 | 80 | B | 81.1 | 0.667 | 279 |
| ZG840 | 0-40 | 3.0 | 8.25 | 725 | 380 | 80 | B | 80.0 | 0.700 | 310 |
