单锥真空干燥机工程改性塑料干燥机

干燥是较为常见和能耗较大的工业操作，也是塑料加工过程中的一个重要环节。目前在塑料加工行业中常用的干燥方式是直接干燥，其方式为：热空气流经湿塑料表面，湿塑料表面的水分汽化并被带走。干燥操作通常在常压下进行，常用的干燥设备为流化床、除湿干燥机等。这种干燥方式虽然操作简单，但是热损失很大，而且由于干燥温度偏高，不适用于热敏性塑料的干燥。针对直接干燥方式存在的缺点，常州百得利用真空混合干燥技术，将塑料置于真空状态下进行干燥，并对设备加以改进，将干燥、混合工序同时进行，该干燥技术节能又环保，符合现代干燥技术与干燥设备的发展趋势。

脉冲真空单锥干燥机工作原理脉冲真空单锥干燥机是一台真空干燥设备，全密封设计和间接的物料加热方式，尤其适用于干燥包含溶液或水分的危险有毒物料，可将湿度降至很低。由于混料方式很温和的特性，即使是对机械敏感的物料也不会受损；干燥后，物料品质得到保留、甚至不亚于原始物料；驱动力需求很低。可实现的高度真空确保了干燥温度较低(对于热敏物料而言，这是明显的优势)、良好的热传递效果和较短的干燥时间，同时能耗较少直接安装的过滤器会截留工艺空间中的灰尘颗粒。完全和轻松地卸料能够连续处理物料，同时不增加损失。不仅仅是固体，封闭系统中整合的真空设备还能循环处理湿气和溶液。

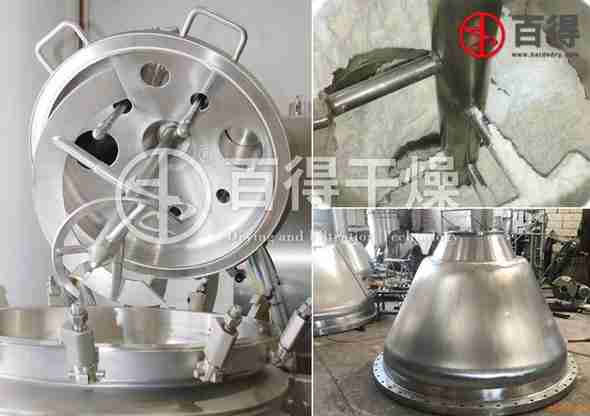

塑料粒子脉冲真空单锥干燥机机械结构脉冲真空单锥干燥机主要由驱动系统(电机减速机、机架、轴承等)、锥形筒体(带有夹套)、搅拌螺带、取样阀、填料密封等部件组成。单锥干燥机采用电机减速机与搅拌螺带直连的方式，变频调速，转速0～20r/min，螺带与搅拌轴在特定胎具中进行焊接，使得螺带与桶壁的间隙均匀，确保了运转过程的稳定性；在搅拌轴和封头之间采用双端面机械密封，有效的防止了外界杂质的进入；锥形筒体和椭圆封头都带有夹套，可通入不同种类的热介质并能承受一定压力，在搅拌混合的同时进行加热，实现物料的干燥目的，干燥效果较好，运行稳定。在生产使用中发现，对于热敏性物料，常规单锥干燥机的干燥时间较长，且在干燥过程会出现物料熔融、结块等现象，使得被干燥物料的物理性质和化学性质发生改变，影响后续工艺的顺利进行，对此我公司通过研究、实验，对单锥干燥机结构工艺进行优化设计与改进。

塑料粒子脉冲真空单锥干燥机结构改进与工艺调整针对热敏性工程改性塑料等物料，我们从以下两点出发，对真空单锥干燥机结构及工艺进行改进：(1) 增加整个设备的换热面积，这样可以加快干燥速度，提高效率。通过研究分析，我公司采用将加热介质通入搅拌螺带来提高换热面积的方法，加热介质沿轴和螺带腔体进行循环换热，这样，在螺带转动过程中，瞬时的换热面积比理论换热面积还将增加约40%。在这个改进过程中，我们将螺带和轴做成中空，轴中间带有中心管，轴顶端配旋转接头来实现整个过程。在中心管的设计上，要注意考虑中心管底部在轴中的深度，而且中心管内的截面积要小于空心热轴的流道截面积，防止出现螺带内热介质无法循环的问题；此外空心螺带的制作要求非常严格，不得有泄漏，整条螺带焊接完毕后做压力试验，如果出现漏点进行补焊后继续试压。(2) 干燥过程锥形筒体内抽真空，在负压状态下溶点沸点都随着真空度的提高而降低，同时用真空泵间隙抽湿降低湿份含量，使得物料内水等溶液获得足够的动能脱离物料表面。通过计算，锥形筒体结构按压力容器设计；并在封头上加布袋除尘器并预留抽真空口，除尘器带有反吹口，由电磁脉冲阀定时对布袋进行反吹，保持布袋的清洁度；将普通取样阀改为真空取样阀，这样在整个取样过程可以不影响锥形筒体内的真空度；密封结构由原来的填料密封改为机械密封，并且要考虑机械密封、轴承和轴之间的热膨胀间隙。所有结构按要求改进后对设备进行试运转及压力试验，运转稳定，气密性较高。加入同种热敏性物料进行试验，我们可以得出结构改进前后的参数可以看出，换热面积比原来增加23%，干燥时间比原来缩短0.9h，干燥效率比改进前提高了一倍，而且物料物理化学性质均满足工艺要求。

改进后的单锥干燥机工作效率大幅提升，不仅可以用于热敏性物料的干燥，还可以用于粉体和粉体、粉体和液体的混合、反应与干燥；并且彻底改变了传统干燥设备体积大、能耗高、工时长、效率低、噪音高、易结块、多漏点以及清洁维护不便等缺陷；是目前同类设备中能耗低、效率高、效果好的一款多用途干燥设备，可在医药、化工、农药、食品等行业普遍推广。常州百得还在单锥干燥机的工艺结构上进行进一步的探索和研究，在现有的一机多能的基础上展开思路，开发出新的结构，例如可以考虑将单锥干燥机转变为筒锥式反应、结晶、过滤、洗涤、干燥等多功能一体机，可以满足溶剂分离、提取，固液置换、干燥等工艺要求，真正实现多能一体机在工业化生产中的应用。
