翅片形散热器

翅片形散热器

供热系统的热媒（蒸汽或热水），通过散热设备的壁面，主要以对流传热方式（对流传热量大于辐射传热量）向房间传热。这种散热设备通称为对流散热器。而以钢制散热翅片管制作的对流散热器通称钢制翅片管对流散热器。

1结构原理

钢制翅片管对流散热器是按照国家标准图集制造生产，由碳钢框架、碳钢散热排管（碳钢散热管）组成，钢制散热排管采用框架固定，结构紧凑，气密性好，安装方便；主要由顺空气流向的三排散热器

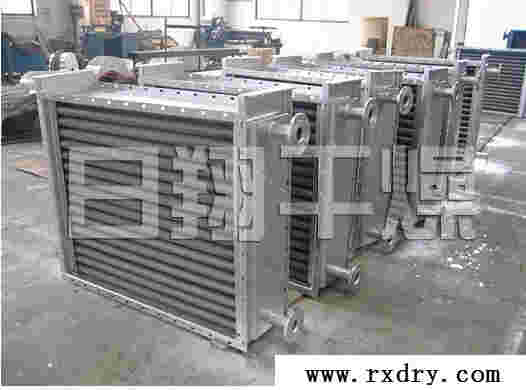

钢制翅片管对流散热器

管束组成，叉排排列，钢制翅片管对流散热器均用Ф22× 2mm无缝钢管绕制上16×0.5mm皱折钢带而成，呈螺旋状，SRZ钢制散热器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X”三类，共三十八种规格；

2应用范围

钢制翅片管对流散热器是一种既适用于蒸汽系统、又适用于热水系统中，作为加热空气用的钢制散热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备。钢制翅片管对流散热器在当前的工矿企业，各大型建筑物的采暖通风系统中得到广泛地应用；　钢制翅片管对流散热器工作介质：蒸汽（<1.0MPa），热水（<130℃）；

3选用要点

1）、钢制翅片管对流散热器应满足采暖系统工作压力和系统承压要求，应符合国家或行业标准。

2）、在开式采暖系统中和环境湿度高的房间（如浴室、游泳馆）不应采用刚制散热器。

3）、查证产品样本所标识的每米标准散热量是否≥JG/T 3012.2-1998中的行业标准。依据厂家出具的由国家认定单位测试的产品“每米标准散热量检测报告”、“耐压试验报告”，对检测结果与产品样本标识的数据进行核对(要求被测产品为抽样品，近二年内的检测报告)。

4）、厂家应提供散热器钢制翅片管对流散热器水阻特性数据。

5）、对钢制翅片管对流散热器散热器外观进行查验。各焊接部位应平整光滑，接口处加工面应精细并保证垂直度和平面度。表面涂层应均匀光滑，附着牢固，不应有气泡。

6）、产品适用工作压力为热水热媒1.0MPa，蒸汽热媒0.3MPa。

7）、应查验散热器所用钢管品质是否优良（应为无缝钢管或低压流体输送用钢管），钢管与翅片管之间的接合工艺是否紧固（对于采用高频焊工艺的接合，JG/T 3012.2-1998要求每米翅片管测量处的实际焊缝长度总和应>85%，且未连续焊接长度不应大于50mm）。翅片高度应大于15mm
