MC系列脉冲布袋除尘器
布袋除尘器说明:
布袋除尘器使用*先进的脉冲清灰技术,融合了气箱脉冲离线清灰及喷吹脉冲清灰均匀特点,克服了清灰时粉尘再附的缺点,清灰彻底,设备运行阻力低,采用下进气结构,较粗的火星颗粒落入灰斗,不会损伤滤袋。
布袋除尘器滤袋过滤风速1.0m/min,较玻纤袋除尘器体积小,重量轻,设备投资低,长滤袋设计,大大减少占地面积,便于老厂改造时的工艺布置,低压清灰,滤袋寿命长,压缩空气消耗量少,采用*新型滤袋,憎水性强,除尘效率高,出口排放小于50mg/Nm3,消烟、除尘、脱硫。
布袋除尘器工作原理:
含尘气体由除尘器入口进入箱体,通过滤袋进行过滤,粉尘被留在滤袋内表面、净化后的气体通过滤袋进入风机,由风机吸入直接排入室内(亦可以接管排入室外)。
随过滤时间的增加,滤袋内表面粘附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果,采用自控清灰机构进行定时摇振清灰或手控清灰机构停机后自动摇振数十秒,使粘在滤袋内表面的粉尘落下来,粉尘落到灰斗,抽屉或直接落到输送皮带上。

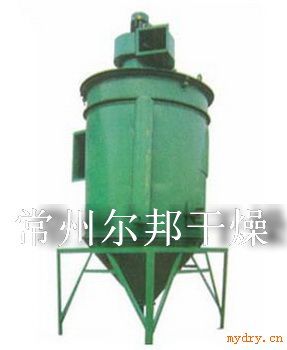

布袋除尘器图片:
布袋除尘器参数:
| HD24 (ABC) | HD23 (ABC) | HD48 (ABC) | HD56 (ABC) | HD64 (ABC) | HD64L (ABC) | HD80 (ABC) | ||
处理风量(m3/h) | 824-1209 | 1401-1978 | 1978-2198 | 2198-3297 | 3572-3847 | 3912-5477 | 3912-5477 | ||
除尘器阻力(Pa) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | ||
过滤面积(m2) | 10 | 15 | 20 | 25 | 29.0 | 35 | 40 | ||
过滤风速(m/min) | < 2.5 | ||||||||
除尘效率(%) | > 99.5 | ||||||||
风机功率(kw) | 2.2 | 3 | 5.5 | 5.5 | 7.5 | 11 | 11 | ||
清灰电机功率(kw) | 0.25 | 0.25 | 0.25 | 0.37 | 0.37 | 0.37 | 0.55 | ||
风机电机型号 | Y9L00-2 | Y100L-2 | Y232S1-2 | Y132S1-2 | Y132S2-2 | Y132S2-2 | Y169M1-2 | ||
清灰电机型号 | AQ27114 | AQ27114 | AQ27124 | AQ2-7124 | AQ2-7124 | AQ27124 | AQ28014 | ||
A型重量kg | 360 | 400 | 500 | 580 | 620 | 650 | 870 |
布袋除尘器连接尺寸:
代号 | A | B | C | D1 | D2 | E | F | G | H1 | H2 | I | J | a | b | c |
型号 | |||||||||||||||
HD24(A.B.C) | 830 | 640 | 1452 | 450 | 100 | 475 | 283 | 286 | 2639 | 2289 | 175 | 480 | 860 | 800 | 492 |
HD32(A.B.C) | 1080 | 640 | 1452 | 500 | 100 | 475 | 283 | 286 | 2689 | 2289 | 175 | 600 | 860 | 800 | 742 |
HD48(A.B.C) | 1080 | 900 | 1452 | 650 | 100 | 505 | 365 | 287 | 2967 | 2417 | 200 | 600 | 1120 | 1060 | 742 |
HD56(A.B.C) | 950 | 1160 | 1452 | 665 | 100 | 505 | 365 | 287 | 2982 | 2417 | 200 | 520 | 1380 | 1320 | 612 |
HD64(A.B.C) | 1080 | 1160 | 1452 | 670 | 100 | 505 | 365 | 287 | 2987 | 2417 | 200 | 600 | 1380 | 1320 | 742 |
HD64L(A.B.C) | 1080 | 1160 | 1723 | 670 | 100 | 555 | 400 | 322 | 3353 | 2783 | 200 | 600 | 1380 | 1320 | 742 |
HD80(A.B.C) | 1340 | 1160 | 1723 | 840 | 100 | 555 | 400 | 322 | 3523 | 2783 | 200 | 720 | 1380 | 1320 | 1002 |
代号 | d | e | f | g | h1 | h2 | h3 | h4 | h5 | h6 | n1-d1 | Φ1 | Φ2 | Φ3 | n2-d2 |
型号 | |||||||||||||||
HD24(A.B.C) | 640 | 544 | 910 | 814 | 182 | 160 | 128 | 148 | 126 | 92 | 14-Φ7 | Φ210 | Φ180 | Φ150 | 6-Φ10 |
HD32(A.B.C) | 640 | 544 | 1160 | 1064 | 182 | 160 | 128 | 148 | 126 | 92 | 14-Φ7 | Φ210 | Φ180 | Φ150 | 6-Φ10 |
HD48(A.B.C) | 900 | 804 | 1160 | 1064 | 250 | 228 | 196 | 184 | 165 | 128 | 14-Φ7 | Φ260 | Φ230 | Φ200 | 8-Φ10 |
HD56(A.B.C) | 1030 | 934 | 1160 | 1064 | 250 | 228 | 196 | 184 | 165 | 128 | 14-Φ7 | Φ330 | Φ300 | Φ250 | 8-Φ10 |
HD64(A.B.C) | 1160 | 1064 | 1160 | 1064 | 250 | 228 | 196 | 184 | 165 | 128 | 14-Φ7 | Φ330 | Φ300 | Φ250 | 8-Φ10 |
HD64L(A.B.C) | 1160 | 1064 | 1160 | 1064 | 275 | 252 | 221 | 200 | 177 | 144 | 14-Φ7 | Φ330 | Φ300 | Φ250 | 8-Φ10 |
HD80(A.B.C) | 1160 | 1064 | 1420 | 1324 | 275 | 252 | 221 | 200 | 177 | 144 | 14-Φ7 | Φ330 | Φ300 | Φ250 | 8-Φ10 |
