A41H弹簧式安全阀 微启式安全阀 封闭式安全阀
弹簧微启封闭式安全阀产品用途 |  |

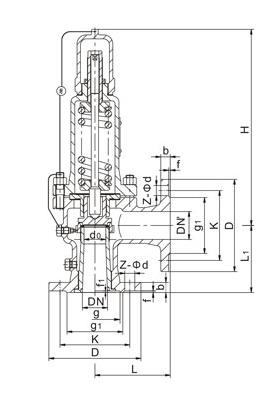

A41H-弹簧微启封闭式安全阀外形尺寸和连接尺寸
| 公称通径 DN | do | D Nˊ | L | L1 | ≈H |
| 20 | 15 | 20 | 100 | 85 | 275 |
| 25 | 20 | 25 | 100 | 85 | 275 |
| 32 | 25 | 32 | 115 | 100 | 285 |
| 40 | 32 | 40 | 120 | 110 | 285 |
| 50 | 40 | 50 | 135 | 120 | 355 |
| 65 | 50 | 65 | 140 | 130 | 390 |
| 80 | 65 | 80 | 160 | 135 | 394 |
| 100 | 80 | 100 | 170 | 160 | 500 |
| 125 | 100 | 125 | 190 | 190 | 570 |
| 150 | 125 | 150 | 205 | 195 | 585 |
| 200 | 150 | 200 | 240 | 230 | 710 |
| 250 | 200 | 250 | 350 | 320 | 905 |
声明：本文中所有文字、数据、图片仅作参考，安全阀性能参数、结构尺寸参数、价格等详情，请联系我们，或给我们发邮件，更多阀门产品请访问
