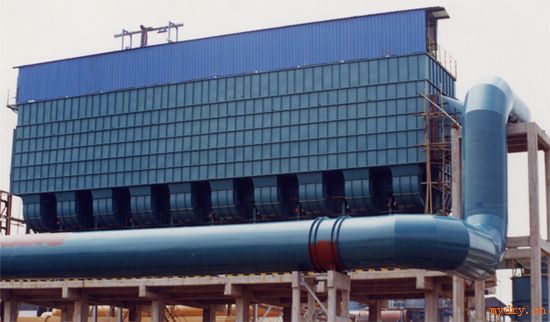

XDDC低压长布袋除尘器
★XDCD型低压长布袋除尘器是在传统的气箱脉冲除尘器的基础上为满足大风量烟气净化需要而研制的低压脉冲除尘器。它不但具有比反吹布袋除尘器的清灰能力强、除尘效率高、排放浓度低等特点,还具有稳定可靠、耗气量低、占地面积小的特点,特别适合处理大风量烟气。同时该产品克服了分室反吹清灰强度不足和一般脉冲清灰粉尘再吸附等缺点,使清灰效率提高,喷吹频率大大降低。该产品使用淹没式脉冲阀,降低了喷吹气源压力和设备运行能耗,延长了滤袋、脉冲阀的使用寿命,综合技术性能大大地提高。
★技术性能参数表
型号
参数
XDCD6-84
XDCD7-84
XDCD8-84
XDCD9-84
XDCD10-84
XDCD12-84
XDCD14-84
XDCD16-84
XDCD18-84
XDCD20-84
处理风量(m3/h)
59300-88920
69100-105000
77000-116000
89000-133000
96000-145000
118000-177000
138000-207000
154000-232000
178000-266000
192000-290000
总过滤面积(m2)
1235
1440
1613
1850
2015
2460
2880
3226
3700
4030
过滤风速(m/min)
0.8-1.2
滤袋数量(条130*6000)
504
588
672
756
840
924
1176
1344
1512
1680
设备阻力(Pa)
<1500
入口粉尘浓度(g/Nm3)
<1000
出口排放浓度(mg/Nm3)
<50-30(根据滤料的品种不同而不同)
清灰用压缩空气
压力(MPa)
0.2-0.4(采用Ф1.5″淹没式脉冲阀)
耗气量(Nm3/min)
1.5
1.5
1.5
1.5
1.8
1.8
1.8
2.0
2.0
2.5
承受负压(Pa)
8000
功率(KW)
6
8.5
8.5
10.5
12
12
17
17
21
21
重量(T)
30
35
40
45
50
60
70
80
90
100
型号
参数
XDCD10-154
XDCD12-154
XDCD14-154
XDCD16-154
XDCD18-154
XDCD20-154
XDCD22-154
XDCD24-154
XDCD26-154
XDCD28-154
处理风量(m3/h)
222000-333000
266000-399000
310000-466000
355000-532000
399000-600000
444000-665000
488000-732000
532000-798000
577000-865000
621000-931000
总过滤面积(m2)
4640
5568
6496
7424
8352
9280
10208
11136
12064
12992
过滤风速(m/min)
0.8-1.2
滤袋数量(条160*6000)
1540
1848
2156
2464
2772
3080
3388
3696
4004
4312
设备阻力(Pa)
<1500
入口粉尘浓度(/Nm3)
<1000
出口排放浓度(mg/Nm3)
<50-30(根据滤料的品种不同而不同)
清灰用压缩空气
压力(MPa)
0.4-0.6(采用Ф3″淹没式脉冲阀)
耗气量(Nm3/min)
4.0
4.0
4.0
4.5
4.5
4.5
5.0
5.0
5.5
6.0
承受负压(Pa)
8000
功率(KW)
15
15
22
22
22
30
30
30
30
30
重量(T)
142
170.5
199.4
227.6
258.3
286.4
311.7
340.6
369.2
398.5
