一、石英砂烘干机概述：

石英砂烘干机，是引进当今德国先进技术，由三个不同直径的同心圆按照一定的数学关系和结构形式，彼此相嵌组合而成的。根据热功原理，筒内装有不同角度和间距的扬料板和导料板，这种结构能够保证被烘干物料在重力作用下沿着螺旋的运动方向运动，在筒内保持足够的停留时间和充分的分散度，致使物料在筒内与来自燃烧室内的热气流进行充分的热交换，消除了常规烘干设备截面常出现风洞而引起的热交换面积小，单位容积蒸发强度低的缺陷。由于三筒烘干机的特殊结构，筒体的长度是单筒烘干机的三分之一，基础面积比单筒烘干机节约65%左右，土建投资相应降低，该烘干机采用橡胶密封技术，密封效果更佳，减少了粉尘污染。

二、石英砂烘干机的工作原理：

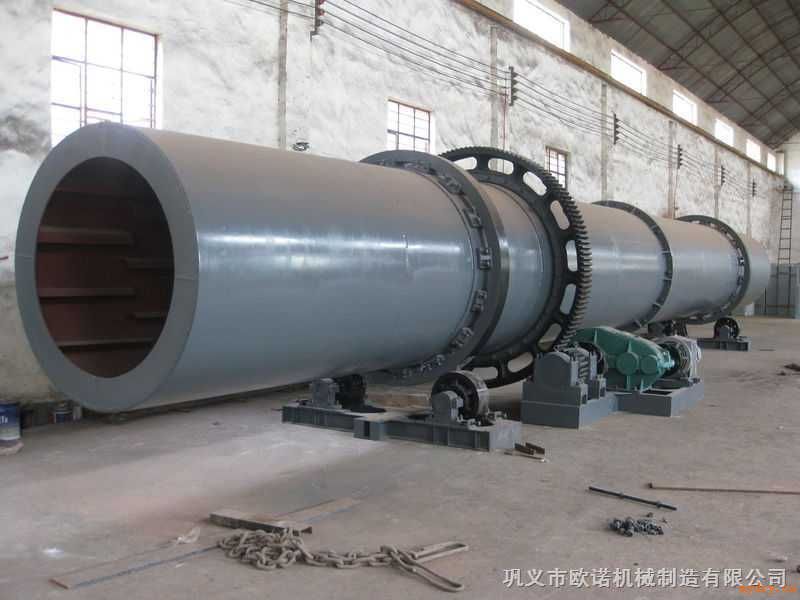

石英砂由皮带输送机或斗式提升机送到料斗，然后料斗的加料机通过加料管道进入加料端，加料管道的斜度要大于物料的自然倾角，以便物料顺利流入烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒，物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端，湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在石英砂烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进，载热体一般分为热空气、烟道气等，载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

三、石英砂烘干机的特点：

1、技术含量高，筒体自我保温好，热效率高达70%以上，产量比单筒大大提高；

2、采用双托轮组装置，由大链轮传动，既保证了滚筒运转的稳定性，又节约了运行成本；

3、占地面积小，有利于工艺的布置，减少厂房面积，节约工程投资40%左右；

4、使用寿命长，维护方便；

5、成品料温低，热效率高，有利于除尘设备的长时间使用，延长除尘设备的寿命；

6、土建投资降低50%，电耗省50%；

7、热源可配套沸腾炉、煤气发生炉、手烧炉、燃油、气炉；

四、石英砂烘干机的适用范围：

1、煤炭行业煤泥、原煤、浮选精煤、混合精煤等物料的干燥；
2、建筑行业高炉矿渣、粘土、澎润土、石灰石、石英砂、黄沙、铸造砂等物料的干燥；
3、选矿行业各种金属精矿、废渣、尾矿等物料的干燥；
4、化工行业非热敏性物料的干燥。
