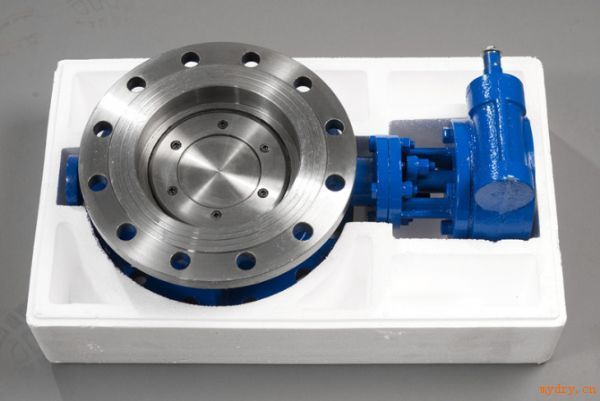

法兰多层次硬密封蝶阀D343H-16C
产品概述：
本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长.本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。耐高温、耐低温、耐腐蚀性。弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果，达到延长使用寿命、密封性能*佳的目的。因此被广泛地应用到介质温度≤450℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的*佳装置。
产品特点：1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。三偏心特点及原理：
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。采用标准：设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
技术参数：公称通径DN（mm）50～1200公称压力PN（MPa）0.61.01.62.54.0试验压力强度试验0.91.52.43.756.0密封试验0.661.11.762.754.4气密封试验0.60.60.60.60.6适用介质水、蒸气、油品、酸类腐蚀性等。驱动方式手动、蜗轮传动、气动、电动适用温度碳钢 :-29℃～600℃ 不锈钢-40℃～600℃零件材质： 零件名称材料阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢密封圈不锈钢、聚内脂、抗磨材料阀杆2Cr13、1Cr13不锈钢、铬钼钢填料柔性石墨
