电动美标球阀

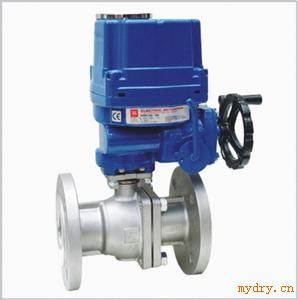

一、Q941F电动美标球阀：Q941F电动美标球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介 质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸 汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
二、Q941F电动美标球阀的特点：
1、流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。 执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
三、产品执行标准：Q941F电动美标球阀的执行标准
产品规范
设计规范
结构长度
连接法兰
试验 与检验
API608
ASME/ANS B16.10
ASME/SNS B16.5
API 598
四、主要性能规范：Q941F电动美标球阀主要性能规范公称压力
1.6 MPa
2.5 MPa
4.0 MPa
6.4 MPa
10.0 MPa
150 Lb
300 Lb
600 Lb
强度试验
2.4 MPa
3.75 MPa
6.0 MPa
9.5 MPa
15.0 MPa
3.1 MPa
7.5 MPa
15.0 MPa
水密封试验
1.76MPa
2.75 MPa
4.4 MPa
7.04 MPa
11.0 MPa
2.2 MPa
5.5? MPa
11.0 MPa
气密封试验
0.6MPa
五、主要零部件材料：Q941F电动美标球阀主要零部件材料名称
WCB类
CF8类
CF3
CF8M
CF3M
阀体
A216-WCB
CF8
CF3
CF8M
CF3M
球体
A105-1025
CF8
CF3
CF8M
CF3M
阀杆
2Cr13
CF8
CF3
CF8M
CF3M
阀座
PTFE/增强PTFE
阀座支承圈
A105-1025
A182-F304
A182-F304L
A182-F316
A182-F316L
弹簧
3yc-7/17-49H
螺母
A194-2H
A194-8
螺柱
A193-B7
A193-B8
O形圈
NBR
氟橡胶
六、产品结构图：Q941F电动美标球阀结构图
