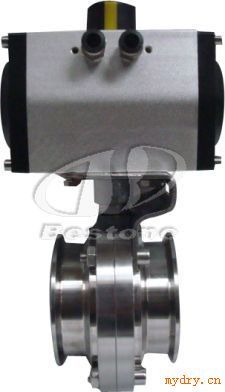

好阀门~气动卡箍式快装卫生球阀
气动卡箍式快装卫生球阀
阀体
阀体材质：WCB、304、316
公称通径：DN20-102mm
压力范围：1.6Mpa
流体温度：-20℃-150℃
技术规范
注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造
主要零件材质表
注:主要零部件及密封圈的材质亦可根据实际工况条件或用户特殊要求设计选用.
主要外形及连接法兰尺寸BSQ641(F、H)
产品维护使用及安装说明
1、本阀门安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。
2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。 水平管道、垂直管道均可安装。
3、该阀安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。
4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。
5、该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。
产品制造、检验标准
制造标准：GB/T12237-1989检验标准：GB/T13927-1992 JB/T9092-1999
配套附件
①电磁阀(DC24V、AC220V)(防爆、普通)；
②空气减压过滤器(三联件)；
③限位开关(防爆、普通)；
④手动操作器；
⑤电气定位器(4-20MA)气动阀门定位器(0.15-0.8)Mpa；
