全压高速双口排气阀,进口全压高速双口排气阀

全压高速双口排气阀,进口全压高速双口排气阀

提供全套工程阀门解决方案，全压高速双口排气阀售前、售中、售后专业服务！

质量*：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

上海沪嘉阀门厂有限公司

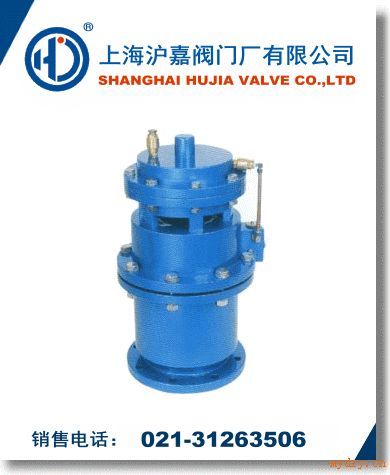

QSP型全压高速双口排气阀是国内目前*先进的汽缸式排气阀，在结构性能上完全超越了普通高速（双口）排气阀和复合式双口排气阀，对于管道中的气体，无论是否多段水柱，气柱相间，有压无压均可连续高速排出管道，浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤生涯，解除新建管路道试车之险，排气之难减少城市管网爆管事故，减阻节能，减少压力震荡，提高真个供水系列及各种设备的安全可靠性。

全压高速双口排气阀外形尺寸及技术性能

型号

DN

D

D1

D2

Z-d

L

H

QSP1.0

16,25,32,45,52

195

160

135

4-18

300

620

80

195

160

135

8-18

500

620

100

215

180

155

8-18

500

620

150

280

240

210

8-23

620

740

200

340

295

266

8-23

620

780

250

395

350

319

12-23

620

820

300

445

400

370

12-23

620

850

400

565

515

480

16-25

700

910

全压高速双口排气阀安装使用说明

1. QSP型全压高速双口排气阀应竖立安装，一般需砌窨井加以保护及防冻。

2. QSP型全压高速双口排气阀与连接丁字管之间需加一同口径地下式阀门

排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。

排气阀工作原理：

排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。

排气阀的优点：

1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
安装：排气阀在安装时，*好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。
