Y43H蒸汽减压阀,进口蒸汽减压阀

Y43H蒸汽减压阀,进口蒸汽减压阀,上海沪嘉阀门厂

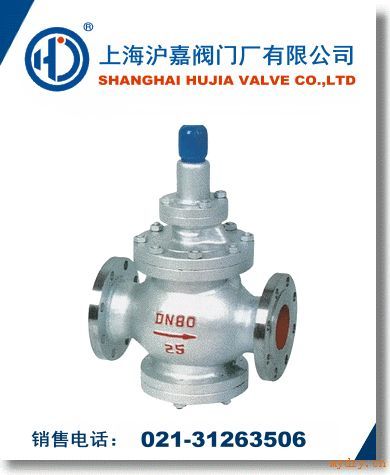

Y43H蒸汽减压阀

提供全套工程阀门解决方案,Y43H蒸汽减压阀售前、售中、售后专业服务!

质量*:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!

上海沪嘉阀门厂有限公司

Y43H蒸汽减压阀名称:Y43H蒸汽减压阀型号:Y43H口径:DN15-DN500压力:1.6MPa≈16.0MPa材质:WCB、A105、SS304、SS316认证:ISO9001:2000·Y43H蒸汽减压阀产品详情

Y43H蒸汽减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

公称压力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

壳化试验压力(MPa)

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

*高进口压力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(MPa)

1.0-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-35

0.5-45

压力特性偏差(MPa)△P2P

GB12246-1989

流量特性偏差(MPa)△P2G

GB12246-1989

*小压差(MPa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

GB12245-1989

Y43H蒸汽减压阀流量系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

Y43H蒸汽减压阀主要零件材料

零件名称

零件材料

阀体阀盖底盖

WCB

阀座阀盘

2Cr13

缸套

2Cr13/铜合金

活塞

合金铸铁

导阀座导阀杆

2Cr13

主阀弹簧

1Cr18Ni9Ti

导阀主弹簧

50CrVA

调节弹簧

60Si12Mn

Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)单位:mm

公称通径
DN

外形尺寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

295

90

20

160

180

330

98

25

180

200

330

110

32

200

220

330

110

40

220

240

345

125

50

250

270

345

125

65

280

300

350

130

80

310

330

385

160

100

350

380

385

170

125

400

450

400

200

150

450

500

415

210

200

500

550

475

240

250

650

525

290

300

800

580

335

350

850

620

375

400

900

660

405

450

900

730

455

500

950

750

465

Y43H蒸汽减压阀外形尺寸(PN6.4-16.0) 单位:mm

公称通径
DN

外形尺寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

305

105

20

180

200

340

105

25

200

220

340

120

32

220

230

340

120

40

240

240

355

135

50

270

300

355

135

65

300

340

360

140

80

330

360

395

17

100

380

400

185

125

450

415

215

150

500

430

225

200

550

495

260

250

650

545

310

300

800

600

355

350

850

640

395

400

900

690

435

500

950

780

495

Y43H蒸汽减压阀安装说明:

①为了操作和维护方便,该Y43H蒸汽减压阀一般直立安装在水平管道上,横向安装须特别说明。
②安装时应注意使管路中介质的流向与Y43H蒸汽减压阀休上所示箭头的方向一致。
③为了防止Y43H蒸汽减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。

?

减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。该阀的特点,是在进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内。减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。先导式减压阀当减压阀的输出压力较高或通径较大时,用调压弹簧直接调压,则弹簧刚度必然过大,流量变化时,输出压力波动较大,阀的结构尺寸也将增大。为了克服这些缺点,可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体,是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部,则称为内部先导式减压阀;若将小型直动式减压阀装在主阀体外部,则称为外部先导式减压阀。 图14—2所示为内部先导式减压阀的结构图,与直动式减压阀相比,该阀增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时,就会使B室中的压力发生根明显的变化,从而引起膜片10有较大的位移,去控制阀芯6的上下移动,使进气阀口8开大或关小、提高了对阀芯控制的灵敏度,即提高了稳压精度。200X减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定植上,并可根据需要调节设定值达到减压的目的。该阀减压*,性能稳定、安全可靠、安装调节方便,使用寿命长。减压阀主要控制主阀的固定出口压力,主阀出口压力不因进口压力变化而改变,并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。
