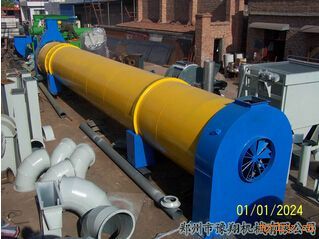

滚筒烘干机

滚筒烘干机简介:
滚筒烘干机也叫转筒式干燥机,是物料加热干燥装置。广泛用于水泥、矿山、建材、化工工业,烘干煤粉、石灰石、粮食、沙、黏土等物料。
滚筒烘干机的主体部分为一个与水平线略呈倾斜的旋转圆筒。圆筒由齿轮传动,转速一般为2~6r/min,圆筒的倾斜度与其长度有关,通常介于1°~5°之间。物料从转筒较高的一段送入,与热空气接触,随着圆筒的旋转,物料在重力的作用下流向较低的一端被干燥而排出。由于干燥机处于负压条件下工作,进料及排料端均采用密封装置以免漏风。
滚筒烘干机工作原理:
滚筒烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。
滚筒烘干机主要特点:
1.该机扬料板分布及角度设计合理,性能可靠,因而热能利用率高,干燥均匀,清理物料次数少,适用维修方便等特点。
2.设备采用调心式拖轮结构,拖轮与滚圈的配合好,大大降低了磨损及动力消耗。
3.该设备中专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强,筒体运行平稳,可靠性高。
4.干燥机具有耐高温的特点,能够使用高温热风对物料进行快速干燥。可扩展能力强,设计考虑了生产余量,即使产量小幅度增加,也无需更换设备。
5.滚筒烘干机处理能力大,燃料消耗少,干燥成本低。
滚筒烘干机主要技术参数:

型号

转筒

直径

转筒

长度

倾斜度

转速

/分

重量

功率

容积

立方

φ0.6×8

φ600

8米

3-5

8

5.1

6极4

2.26

φ0.8×10

φ800

10米

3-5

7.2

6.9

6极4

5.02

φ1.0×10

φ1000

10米

3-5

6.73

7.5

6极5.5

7.85

φ1.2×12

φ1200

12米

3-5

5.8

13.1

6极11

13.31

φ1.5×12

φ1500

12米

3-5

4.8

22.3

6极15

21.2

φ2.2×14

φ2200

14米

3-5

3.2

52.8

30

53.22

φ2.4×18

φ2400

18米

3-5

3

73.3

37

81.43

φ2.8×24

φ2800

24米

3-5

2.59

97

75

147.8
