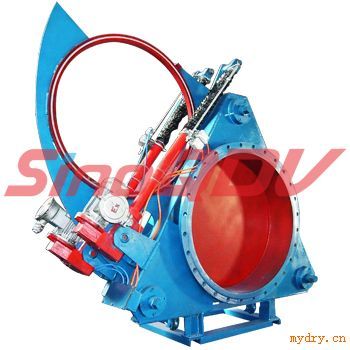

电动盲板阀F943X

电动盲板阀F943X

结构特点
1、本阀由阀门本体、驱动装置，夹紧装置等组成。
2、阀门本体采用三点式结构、结构紧凑，整体刚性好，重量好。
3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。 4、夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。
5、采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运输动作。
6、本盲板阀可现场手动操作，也可远距离顺控。
7、本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。
动作原理
1、由阀开启到阀关闭
夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指示灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。
2、阀门由关闭到开启
夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位(指标灯显示)，驱动电机动作，带动闸板作顺时针转动，闸板开启支位，(指示灯显示)完成阀门由关闭到开启的全过程。

主要外形连接尺寸

DN	L	D	D1	b	n-d0	n-d1
500	600	645	600	20	20-22	8-18
600	630	755	705	20	20-26	8-18
700	630	860	810	20	24-26	4-18
800	800	975	920	35	24-30	4-18
900	800	1075	1020	35	24-30	8-18
1000	800	1175	1120	35	28-30	8-18
1100	800	1275	1220	35	28-30	8-18
1200	800	1375	1320	35	32-30	4-30
1300	800	1475	1420	35	32-30	4-30
1400	850	1575	1520	35	36-30	8-33
1500	850	1690	1630	35	36-30	8-33
1600	850	1790	1730	35	40-30	8-33
1800	900	1990	1930	35	44-30	8-39
