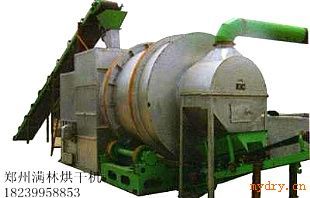

郑州满林沙子转筒烘干机

沙子烘干机

1) 沙子烘干机用途：

沙子烘干机简称转筒烘干机是一种处理大量物料的干燥器,运转可靠、操作弹性大、适应性强、处理量大。转筒烘干机一般适应于颗粒状物料。特别是烘干机沙子，转筒烘干机烘干效果*。转筒烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干河沙、人工砂、石英砂、矿粉、煤渣等。

2) 沙子烘干机结构与原理：

沙子烘干机主要由:1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬料板;10、减速机;11、电机;12、热风道，13、进料溜槽;14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

3) 沙子烘干机工作原理：

沙子由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

4) 主要技术参数：

型号 (mm)	倾斜度 (%)	转速(r/min)	进气温(℃)	功率 (Kw)	容积（m3）	生产能力(t/h)	重量 (t)
Φ600×6000	3-5	3-8	≤700	3	1.69	0.5-1.5	2.9
Φ800×8000	3-5	3-8	≤700	4	4.01	0.8-2.0	3.5
Φ800×10000	3-5	3-8	≤700	4	5.02	0.8-2.5	4.5
Φ1000×10000	3-5	3-8	≤700	5.5	7.85	1.0-3.5	5.6
Φ1200×10000	3-5	3-8	≤700	7.5	11.30	1.8-5	14.5
Φ1200×12000	3-5	3-8	≤700	11	13.56	2-6	14.8
Φ1500×12000	3-5	2-6	≤800	15	21.19	3.5-9	17.8
Φ1800×12000	3-5	2-6	≤800	18	30.52	5-12	25
Φ2200×12000	3-5	1.5-6	≤800	18.5	45.59	6-15	33
Φ2200×18000	3-5	1.5-6	≤800	22	68.38	10-18	53.8
Φ2200×20000	3-5	1.5-6	≤800	30	75.98	12-20	56
Φ2400×20000	3-5	1.5-5	≤800	37	90.43	18-30	60
Φ3000×20000	3-5	1.5-5	≤800	55	141.3	25-35	78
Φ3000×25000	3-5	1.5-5	≤800	75	176.6	32-40	104.9
