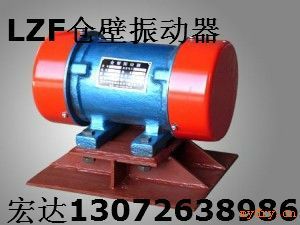

LZF振动防闭塞装置结构及工作原理: 结构如图所示。由振动电机(1),底座(2)两部分组成。振动电机和底座由螺栓紧密地固定为一体。由于底座紧固地安装在料仓壁上,这样就构成了单质点定向强迫振动系统。 当LZF系列防闭塞装置 工作时,振动电机的高速转动,便产生了对料仓壁的周期性高频振动,由于防闭塞装置的周期性振动,一方面使物料与仓壁脱离接触、消除物料与仓壁的摩擦,另一方面使物料受交变速度和加速度的影响,处于不稳定状态,从而有效地克服物料的内摩擦力和聚集力,以消除料仓内物料间的相对稳定性,使物料从料仓口顺利排出。 LZF振动防闭塞装置技术参数表: 型号 | 适用料仓溜槽壁厚(mm) | 锥部仓容(T) | 配用振动电机 | 激振力(N) | 功率(KW) | 重量(Kg) | 外形尺寸长*宽*高(mm) | LZF-3 | 1.6-3.2 | 0.35 | YZU-0.7-2 | 700 | 0.075 | 17 | 240*285*245 | LZF-4 | 3.2-4.5 | 1 | YZU-1.5-2 | 1500 | 0.12 | 25 | 270-330*280 | LZF-5 | 4.5-6 | 3 | YZU-3-2 | 3000 | 0.25 | 35 | 280*330*280 | LZF-6 | 6-8 | 10 | YZU-5-2 | 5000 | 0.37 | 55 | 400*460*350 | LZF-10 | 8-10 | 20 | YZU-10-2 | 10000 | 0.75 | 102 | 420*460*410 | LZF15 | 10-13 | 50 | YZU-20-2 | 20000 | 1.5 | 186 | 597*728*430 | LZF25 | 15-25 | 1 | YZU-30-2 | 30000 | 2.2 | 220 | 597*728*430 |
LZF系列仓壁振动器可用螺栓把底座固定于料仓底部的仓壁上,也可直接把底座焊接在料仓上,其固定(焊接)要牢靠,与仓壁连接的刚度越好,其使用效果就越好。 LZF振动防闭塞装置主要尺寸表: 型号 | L | B1 | B | H | L2 | L1 | d | LZF-3 | 300 | 240 | 300 | 265 | 210 | 280 | φ11 | LZF-4 | 300 | 250 | 310 | 265 | 250 | 310 | φ11 | LZF5 | 328 | 260 | 320 | 312 | 0.25 | 35 | φ15 | LZF6 | 362 | 260 | 320 | 312 | 250 | 310 | φ17 | LZF-10 | 427 | 400 | 450 | 400 | 350 | 390 | φ22 | LZF15 | 451 | 410 | 460 | 405 | 370 | 400 | φ32 | LZF25 | 530 | 510 | 620 | 610 | 450 | 550 | φ34 |
LZF振动防闭塞装置安装部位及方法: 1.全钢板制料仓:LZF型装置应当焊接在料仓仓壁面上。 2.全混凝土料仓及带加强钢筋制料仓,在仓内应敷设振动板,LZF型防闭塞装置应焊在振动板上。 3.上部为混凝土料仓,下部为钢制料斗。LZF型防闭塞装置应当焊接在干制料斗壁面上。 4.贮存纯粗块物料的料仓,这种物料的料仓,无论形式如何,均应在仓内敷设振动板。LZF型装置应焊在振动板上。 5.溜槽:LZF型防闭塞装置应焊在溜槽易粘,堵料的部位上。 LZF型防闭塞装置应安装在安装面的振动波腹段上,振动波腹段在安装面距上边或下边总长度的三分之一至四分之一的部位。 |
