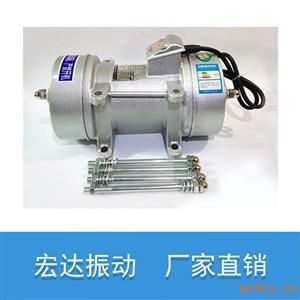

B-025附着式振动器 全铜线圈
●●● ZW系列混凝土平板简介:B-025附着式平板振动器附着式混凝土振动器由电动机、软轴组合、振动棒三部件组成。防逆装置系有一堆键来承担,当电动机按照所需要的正向旋转时,推键由于离心力的作用,其头部迅速插入软轴插头,推动软轴转动,使振动棒产生振动。当电机由于电气相线联接不正确而发生逆向旋转时,推键即与软轴插头脱开,软轴不再转动,从而达到防止逆转,保护软轴的目的。
电动机采用zui新系列三相异步电动机,它具有体积小、全封闭式、E级绝缘,可用于灰尘多、水土飞溅的场所。 B-025附着式平板振动器
振动棒的高频率,是由棒内一套行星机构所获得,因而当振动器在工作时,软轴和轴承等传动,均处于低速运转(即电动机转速)。所以,尽管振动器进行较长时间工作,软轴和轴承等另件并不*发热,它具有软轴转速低,振动棒频率高的特点。
●●● ZW混凝土平板振动器使用特点:
1.附着式混凝土振动器,是单,三相异步电动机转子轴两端各装一个与电动机功率相配的偏心块而成。
2.平板振动器具有全封闭和高强度性能,并拆装,维修方便,电源线用四芯橡皮电缆。
3.平板振动器壳体全部用铸铁,两端盖用三枚长螺栓相互直接拼紧,比较牢固可靠。
ZW混凝土平板振动器使用条件:
1、绝缘等级:B
2、防护等级:IP55
3、电源电压:220/380V
4、电源频率:50Hz
5、相级:3相4线
6、工作方式:连续
●●● B-025附着式振动器
振动加速度:不超过20G(G为重力加速度);
环境温度:-20℃--40℃(超过40℃应降低功率使用);
主机激振功率:不超过铭牌的规定, (否则应降低激振力使用);
地理位置:海拔不超过1000米,(如超过1000米,但不超过4000米时,每增加100米,额定温度限值应降低0.5℃)。
额定温升:65℃;额定电压:380V;额定频率:50HZ ;绝缘等级:B
相数:3接法:Y/△工作方式:连续(S1) 安装方式:任意方向(振动电机安装方向可以生不同的筛分效果,具体安装方向可以我公司技术人员)B-025附着式振动器
型号 | 额定电压V | 电机功率kw | 频率Hz | 激动力kgf | 重量(kg) | 包装尺寸 a×b×h(cm) |
ZW-1.5 | 380/220 | 0.15 | 50/60 | 150 | 6/7 | |
ZW-2.5 | 380/220 | 0.37 | 50/60 | 250 | 12/13.5 | 210×150×160 |
ZW-3.5 | 380/220 | 0.75 | 50/60 | 350 | 14.5/16 | 320×200×210 |
ZW-5 | 380/220 | 1.1 | 50/60 | 500 | 22/25 | 400×225×250 |
ZW-7 | 380/220 | 1.5 | 50/60 | 700 | 23/25 | 400×225×250 |
ZW-10 | 380/220 | 2.2 | 50/60 | 980 | 34/36 | 500×255×285 |
ZW-13 | 380/220 | 3 | 50/60 | 1350 | 45/52 | 560×280×305 |
ZB-5 | 380/220 | 0.18/0.12 | 50/60 | 100 |
