概述

闪蒸干燥机闪蒸干燥机是集干燥、粉碎、筛分于一体的新型连续式干燥设备，特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。

组成

加热器、加料器、搅拌破碎系统、分级器、干燥主管、旋风分离器、布袋除尘器、风机等组成。

工作原理

热空气由入口管以切线方向进入干燥室底部的环隙，并螺旋状上升，同时，物料由加料器定量加入塔内，并与热空气进行充分热交换，较大较湿的物料在搅拌器作用下被机械破碎，湿含量较低及颗粒度较小的物料随旋转气流一并上升，输送至分离器进行气固分离，成品收集包装，而尾气则经除尘装置处理后排空。

设备特点

①在闪蒸干燥室底部流化段设置倒锥体结构，使干燥气体流通截面自下而上逐渐扩大，底部气流相对较大，上部气流相对较小，从而保证下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态，并使热风沿锥体部旋转，提高底部风速，缩小了搅拌轴悬臂部分的长度，增加了运转的安全可靠性；可使轴承放在机外，有效地防止轴承在高温区工作，从而延长了轴承的使用寿命。

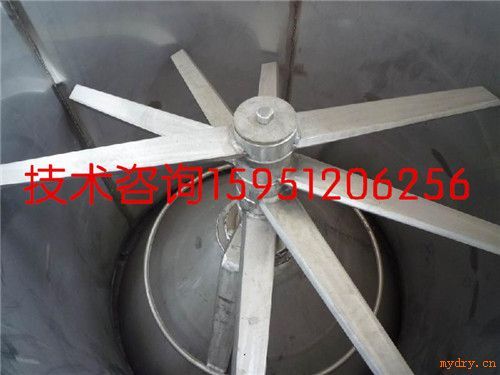

②搅拌齿上设置刮板，物料在被搅拌齿粉碎的同时，又被抛向机壁，黏结在壁面上，如不及时刮下，严重时会使设备振动，甚至导致搅拌器闷住不转。搅拌齿上设置刮板，可以及时剥落黏在机壁上的物料，避免黏壁。

③搅拌轴的转数由无级调速电机控制。根据产品粒度要求选择不同的转速，搅拌轴转速越快，所的产品的粒度就越小。

④干燥器上部设置分级器，通过改变分级器的孔直径和分级段的高度，进而改变空气流速，控制离开干燥器的粒子尺寸和数量、*终含水量及物料在干燥段内的停留时间。

⑤加料机的螺旋输送机转数由无机调速电机控制。根据物料性质和干燥工艺参数控制加料速度。

旋转干燥器的工作性能如下：

①能处理膏状、滤饼状等物料；因是闪蒸、瞬时完成干燥，可用于处理热敏物料；干燥室中有搅拌器，同时在高速气流中干燥，可处理黏性物料。

②单位产品能耗低，该干燥器可在较高温度下干燥固含量高的物料，较其他许多干燥设备能耗低。与喷雾干燥器相比，相同体积时，其干燥能力是喷雾干燥的2倍，能耗是喷雾干燥的1/3。

③产品收率高，质量好。以干燥H-酸为例，利用闪蒸干燥装置可提高收率5%，而且粒度均匀，含水量小。

④颗粒在热气流中高速分散，干燥时间短、速度快、热效率高。

⑤设备结构紧凑，占地面积小，集干燥、粉碎、分级为一体，是旋流技术、流化技术、喷动技术及对流技术的有机结合，干燥后不需要再粉碎、筛分，简化了生产工艺，节省了动力和设备费用。

⑥设备紧凑，占用空间少，生产效率高。

⑦该系统密闭性好，保护工人健康和减少了对环境的污染。
