楔形流量计

楔形流量计

楔形流量计产品概述：HJ-LGX楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
HJ-LGX楔形流量计是一种新型节流差压式流量测量仪表，楔形流量计它可以在高粘度、低雷诺数（雷诺数＞500即可使用）楔形流量计的流体情况下进行高精度的流量测量；在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。
楔形流量计主要特点：
1、重复性好、*度高，经标定的楔形流量计，精度达0.5级。
2、具有自清洁能力，无滞流区。
3、耐磨损、寿命长、可靠性高。
4、*压损比孔板小。
5、一体型结构，现场安装无需按装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。
楔形流量计使用说明：
特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量；
测量精度不受流体介质介电常数等特性的影响和限制；
楔形件结构设计特殊，有导流作用，防堵塞；
具有流体粘度变化、温度变化、密度变化等补偿功能；
抗振动、抗冲击、抗脏污、抗腐蚀、防爆；
结构简单、牢固、高可靠性，安装方便，运行维护费用低
无运动部件，无磨损，长期使用时不需要重新标定。
楔形流量计技术参数：
测量精度：±0.5%～±1.0%
长期运行精度：0.2%F.S/Y。
*低流速：0.01m/s。
使用寿命：可长达十年以上。
量程比：≥10：1
雷诺数系数使用范围：下限300，上限达1×106以上。
测量液体粘度上限：500MPa·S。
工作压力范围：-0.1~60MPa。
工作温度范围：-50~560℃。
楔形流量计安装注意事项：
1、一般楔形流量传感器附有前后测量管，可在水平或垂直安装及使用。当传感器在垂直管道上安装时，流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡，以免引起仪表零点漂移；
2、传感器上下游侧应配置直管段，管道内壁应光滑、清洁、无附着物，只管段长度如表
3、水平安装时，楔式差压元件应与管道中心线成90度。对于垂直安装，由于取压点之间轻微的静压影响必须注意差压变送器调零。

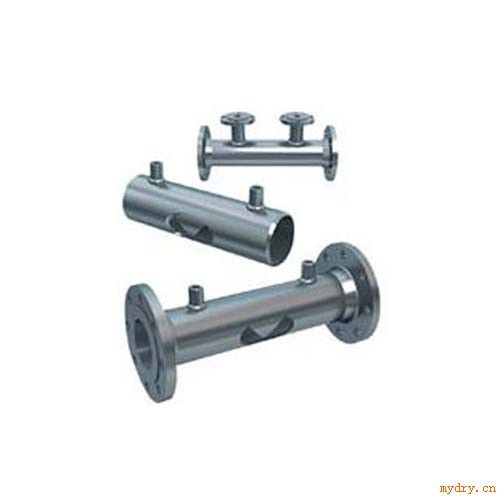

楔形流量计结构形式： 楔形流量计按其组装方式分为一体型和分离型，按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接，按其取压方式分为普通取压、法兰密封取压等结构。
