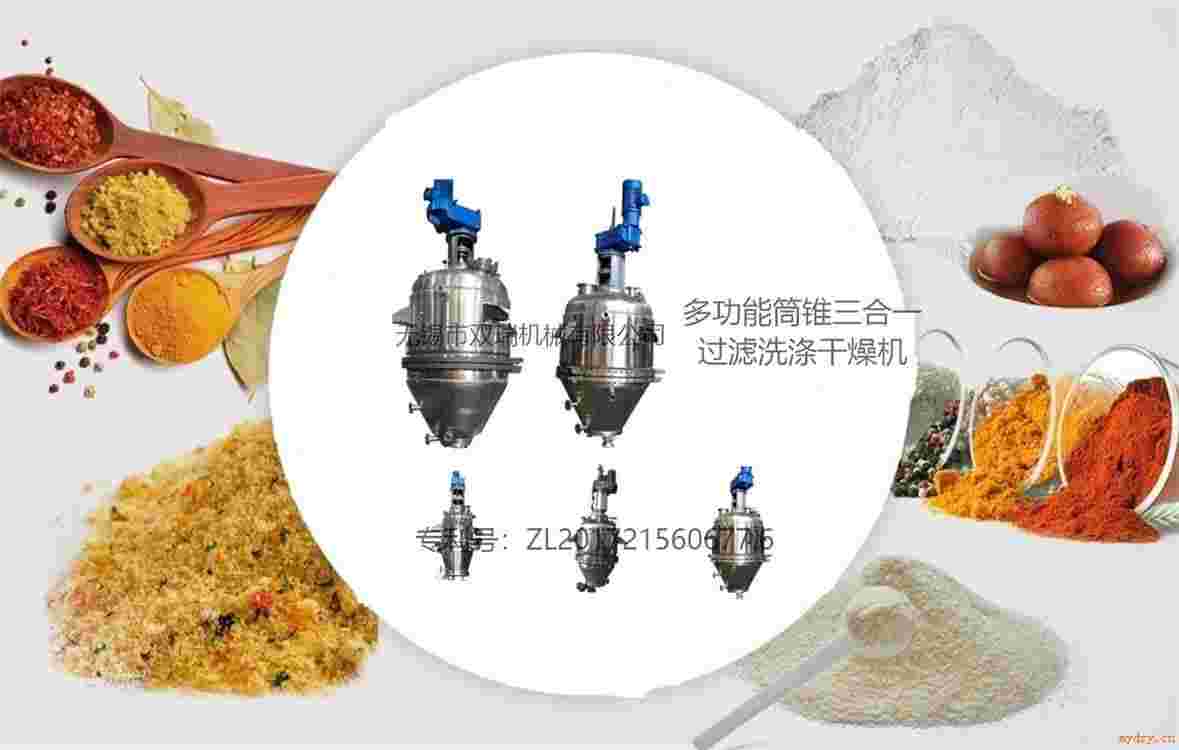

锥形三合一过滤干燥器-多功能筒锥三合一过滤洗涤干燥机
众所周知，反应、过滤、干燥是化工、医药、食品等行业三个*重要的单元操作，一般要有反应釜、过滤机、干燥机三个单元设备来完成。这三个单元设备分别都有各自的配套装置，因占地面积大，造价贵，单元与单元间物料的搬运或输送较麻烦，不但劳动强度大，还易造成物料的流失和浪费，而对易燃易爆、有毒或剧毒的物料或不允许有污染的生物制品、药品、食品等，要求密闭操作，这时反应、过滤、干燥这三个装置间物料的输送难度就更高，有时常常会由此而使整套装置处于不能完全正常操作或劳动强度大，生产周期长、能耗大、效率低影响产品质量。正是基于上述原因，无锡市双瑞机械有限公司进行了大量的设计研发工作，终于研制成功了锥形三合一过滤干燥器-多功能筒锥三合一过滤洗涤干燥机，发明专利号：ZL201721560677.6.实现了化工装备技术的重大突破。该机的发明对*乃至*的化工装备技术领域都产生了重大影响。
锥形三合一过滤干燥器-多功能筒锥三合一过滤洗涤干燥机工作原理
本机为筒锥式结构，在圆筒体和下部锥体上设置有加热夹套，可对物料进行加热或冷却，在多功能机内部设置有空心轴和变角度变导程空心螺旋搅拌装置搅拌，对物料进行搅拌和提升，在出料时推出物料。在下部锥体内设置有结构较为复杂的圆锥形过滤装置，在设备底部有特殊设计的无死角快开出料装置或无死角气动出料球阀。
在反应阶段，反应物料从顶部加入，独特的搅拌结构可使物料在机内得到*均匀的搅拌，并通过筒体夹套、锥体夹套及空心轴、空心螺旋叶的同时加热或冷却，使物料在机内充分反应。在过滤阶段，本机可使物料在机内通过加压或抽真空过滤滤干，并加入洗涤液，使物料在机内进行多次自动再浆洗涤，达到洗涤要求后再压干。在干燥阶段，筒体夹套、锥体夹套、空心轴、空心螺带同时对物料进行加热并在顶部抽真空，对物料进行真空密闭低温干燥，干燥后自动密闭出料。
锥形三合一过滤干燥器-多功能筒锥三合一过滤洗涤干燥机 工艺流程
1、搅拌反应
将需要进行反应的物料(固液、液液或气液)从设备顶部加料口加入，启动电机及减速机，使空心轴和空心螺带按顺时针方向旋转(从顶部往下看)，这时独特的搅拌结构可使物料在机内充分搅拌并充分反应。在反应过程中如要对物料进行加热或冷却，可在筒体和锥体夹套中以及空心轴和空心螺带中通入热媒或冷媒。热媒或冷媒不断循环，即可完成对物料加热或冷却，满足反应所需的工艺条件。
2、压滤或真空过滤
反应结束，打开下部滤液出口，在设备内通入压缩空气或氮气等气体，对经过反应的固液混合物进行加压过滤，直到把机内物料压干。也可在滤液出口抽真空，对物料进行真空过滤，直到把滤液抽干为止。过滤时可使空心轴和空心螺带按顺时针方向旋转(从顶部往下看)，对物料进行提升，并使空心螺带在旋转时限制滤饼层的厚度，使物料在薄的滤饼层条件下进行过滤，以提高过滤速率。对于易过滤的物料，过滤时可不搅拌，直接把物料滤干。
有些物料过滤完以后，还要进行多次洗涤。反应过滤干燥多功能机用于对物料的反复多次洗涤是*理想的设备。物料在机内压干后，可在顶部洗涤液入口加入洗涤液, 然后通过空心轴和空心螺带的搅拌，对滤饼进行均匀再浆，再浆搅拌均匀后再把物料压干。若洗涤一次不够，可进行多次洗涤，这时重复上述步骤多次即可，操作*方便，劳动强度极低。
以上述方法对物料进行洗涤，我们称之为间歇洗涤法。由于每次是把物料压干后再加洗涤液进行洗涤，因而操作时虽然开关阀门次数多一点，但用的洗涤液较少。该机也可对物料进行连续洗涤，即把洗涤液用泵或其它方法连续压入，利用洗涤液的压力进行过滤，空心轴和空心螺带则不断地搅拌，滤液从滤液出口连续排出，直至达到洗涤要求为止，染后再把滤饼压干。这种连续洗涤的方法，一般比间歇洗涤用的洗涤液量要多，但操作更方便。
4、真空干燥出料
过滤或洗涤过滤压干的滤饼存留在机内，这时在筒体夹套、锥体夹套和空心轴、空心螺带内通入热媒，对物料进行加热，同时空心轴和空心螺带仍以顺时针方向旋转(从顶部往下看)，对物料进行向上提升并充分搅拌，而在设备的顶部则进行抽真空，使物料在机内进行真空密闭干燥。由于除夹套加热以外，还有空心轴和空心螺带从内部加热，再加上是在抽真空条件下进行干燥，因而干燥效率很高。
干燥结束，打开设备下部的快开出料口，使空心轴和空心螺带按逆时针方向旋转(从顶部往下看)，机内干燥好的物料将自动被推向出料口。至此，一批物料的反应、过滤、洗涤和干燥过程结束。
双瑞机械研发生产的锥形三合一过滤干燥器-多功能筒锥三合一过滤洗涤干燥机 产品优势：
1、系统密闭：过滤洗涤干燥三合一是一个全密闭的系统，在密闭系统生产操作，能避免毒性物质对空气的污染，同时能减操作人员中毒事故的发生。
2、回收利用：物料与溶剂几乎完全回收，避免因物料遗漏和溶剂挥发而引起的浪费，具有很大的经济效益。
3、多功能一体操作：过滤、洗涤和干燥在同一设备中完成。容器壁配备加热套层，从而能进行干燥处理。
4、连续操作：过滤和干燥在一个连续的系统内进行，无需处理湿滤饼。干燥后的产品可以机械传送到称重、包装等工段。
5、节约人力：一个经过简单培训的非技术人员即可以完成操作。开、关、自动进料、自动出料都毋须技术人员监控。
6、清洗彻底：过滤洗涤干燥三合一具有自动喷淋和搅拌的功能，滤饼能充分清洗，从而减少排污量降低废水处理成本。
7、清洁生产：多功能过滤干燥系统装配有粉尘捕集器，收集干燥后产生的粉尘，可满足洁净型的生产要求。
