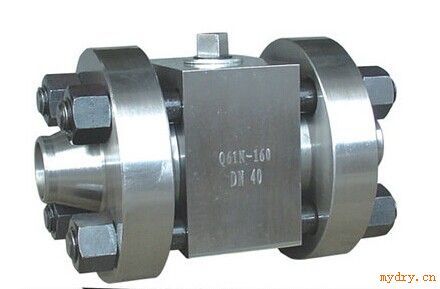

高压球阀，Q61N高压球阀
高压球阀产品特点一、高压球阀本产品所有部件均为锻件
二、高压球阀采用下装式阀杆,设备倒密封结构
三、高压球阀采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
四、高压球阀密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。 高压对焊球阀又名:
球阀;对焊球阀;高压焊接球阀;高压对焊球阀
一、产品特征
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
二、PN16MPa主要连接尺寸及重量 单位：mm
| 型号 | 公称压力 | 尺寸（mm） | |||||
| L | L1 | D | D1 | H | L0 | ||
Q61F/N-160 Q661F/N-160 | 10 | 150 | 60 | 90 | 18 | 58 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | ||
