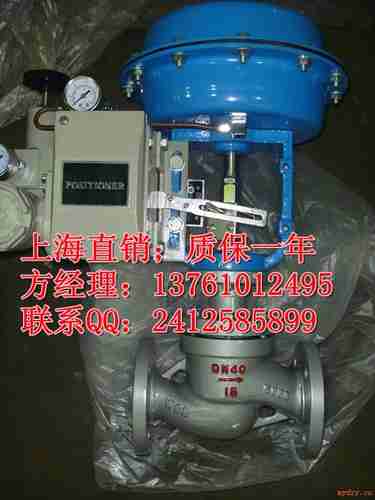

ZJHP-16C DN50气动调节阀

ZJHP精小型气动单座调节阀

产品概述ZJHP型气动单座调节阀,是由ZHA/B型多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性*,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于*控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.结构特点1．ZJHP型气动调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10mA •DC或4-20mA •DC)电流信号,由调节器将压缩空气,转换成相对应的气源压力信号输入输出,(可实现分程控制段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数*调节控制.2．ZJHP型气动单座调节阀按作用模式可分；正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》3．ZJHP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合.4．直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,泄漏量小,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性*,可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性,快开特性.6．根据使用工况要求,阀芯可设计制作成；软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质).本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.64.06.4MPa；公称通径DN15~300mm；*小阀芯DN6mm.适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.

执行机构主要技术参数型号ZHA-22
ZHB-22ZHA-23
ZHB-23ZHB-34
ZHB-34ZHA-45
ZHB-45ZHA-56
ZHB-56有效面积cm23503505609001600行程mm16254060100弹簧范围KPa20～100(标准):40～200;80～240; 20～60; 60～100操作方式普通型,带手动手轮操作型(侧装式,顶装式)电-气阀门定位器电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)性能指标项目指标值项目指标值基本误差%不带定位器±5.0始
终
点
偏
差
%气关不带定位器始点±5.0带定位器±1.0终点±2.5回差%不带定位器≤3.0带定位器始点±1.0终点±1.0带定位器≤1.0气开不带定位器始点±2.5终点±5.0死区%不带定位器≤3.0带定位器始点±1.0终点±1.0带定位器≤0.4允许泄漏量L/h1×10-4×阀额定容量额定行程偏差%±2.5注:本产品执行GB/T4213-92国家标准.
允许压差MPa开关方式执行器型号弹簧范围KPa气源压力KPa需要附件公称通径(阀座直径)mm202540506580100150200250300(10)(12)(15)(20)(32)(40)(125)(150)气关ZHA
-2220～100
20～100
40～200140
250
140P
P
P或R6.4
6.4
6.45.94
6.4
6.43.34
6.4
6.43.34
6.4
6.42.14
6.4
6.4ZHA
-2320～100
20～100
40～200140
250
400P
P
P或R1.31
6.09
6.40.84
3.9
5.260.53
2.5
3.39ZHA
-3420～100
20～100
40～200140
250
400P
P
P或R0.51
2.36
3.210.33
1.56
2.120.21
1.0
1.35ZHA
-4520～100
20～100
40～200140
250
400P
P
P或R0.22
1.02
1.390.15
0.71
0.970.08
0.40
0.54ZHA
-5620～100
20～100
40～200140
250
400P
P
P或R0.06
0.37
0.510.04
0.25
0.36气开ZHB
-2220～100
40～200
80～240140
250
400P
P或R
P4.46
6.4
6.43.09
6.4
6.41.98
5.94
6.41.11
3.34
6.40.71
2.14
4.99ZHB
-2320～100
40～200
80～240140
250
400P
P或R
P0.44
1.37
3.050.28
0.84
1.950.18
0.53
1.25ZHB
-3420～100
40～200
80～240140
250
400P
P或R
P0.17
0.51
1.180.11
0.33
0.780.07
0.21
0.5ZHB
-4520～100
40～200
80～240140
250
400P
P或R
P0.07
0.22
0.510.05
0.15
0.350.028
0.08
0.20ZHA
-5620～100
20～100
40～200140
250
400P
P
P或R0.03
0.09
0.200.02
0.06
0.14注:1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的*大值;
3)如果允许压差不清楚或*大工作压差超出列表范围请与我们联系.主要零件材料及适用温度,介质
