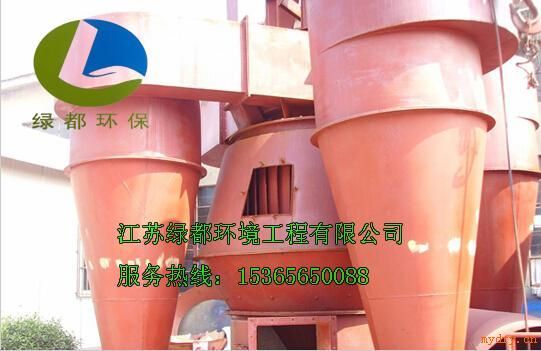

Z型ZX组合式选粉机(生产专用)
Z型ZX组合式选粉机(生产专用)一、概述
组合式选粉机是我公司在借鉴国际先进选粉技术基础上,采用航空空气动力学分析方法,自行研制开发出的产品。该产品料气路合一,自带分离器设备,系统配置简单、成本低廉,能大幅度提高磨机系统产量。其内部结构合理,选粉效率高、节能效果明显。适用于烘干粉磨系统及风扫粉磨系统,也可用于非金属矿石粉料的分级系统。
二、技术特点
1、产量大、工况宽,选粉风量、产量和喂料量在较大范围变化而不影响选粉效率,分级性能稳定;
2、结构紧凑、一机多能,集粗粉分离、水平涡流选粉和细粉分离于一体,自带一组低阻高效旋风除尘器,大大减轻了下一级收尘器的处理压力和工作负荷,运转率更高;
3、高效节能、航空空气动力学优化设计,设备阻力小,功耗降低;
4、先进的高效低阻旋风除尘技术,收集效率高,阻力小;
5、操作简单,细度调节方便,可实现远程控制;
6、易磨损部件均抗磨工艺处理,磨损小,维护成本低。
三、技术参数
选粉机
规格
ZH500
ZH800
ZH1000
ZH1500
ZH2000
ZH2500
ZH3000
生料产量(t/h)
27-51
41-78
54-88
78-135
110-165
130-185
180-220
*大喂料量(t/h)
135
205
270
390
540
600
700
选粉风量(万m3/h)
3-4-
4.5-5.5
6-7-
9-11-
12-15-
15-18
18-24
设备阻力(kPa)
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
减速机
型号
KF128-K2-180
KF148-K2-200
B2SV4
B2SV5
B2SV6
B2SV6
B2SV7
速比
9.16
4.83
5.6
6.3
6.3
7.1
7.1
电 机
型号
Y180M-2
Y200L-4
Y225M-4
Y280S-4
Y280M-4
Y315M-4
Y315NM2-4
功率(kW)
22
30
45
75
90
132
160
稀油站
型号
XYZ-6G
XYZ-6G
XYZ-10G
XYZ-10G
XYZ-10G
XYZ-10G
XYZ-16G
流量(l/min)
6
6
10
10
10
10
16
