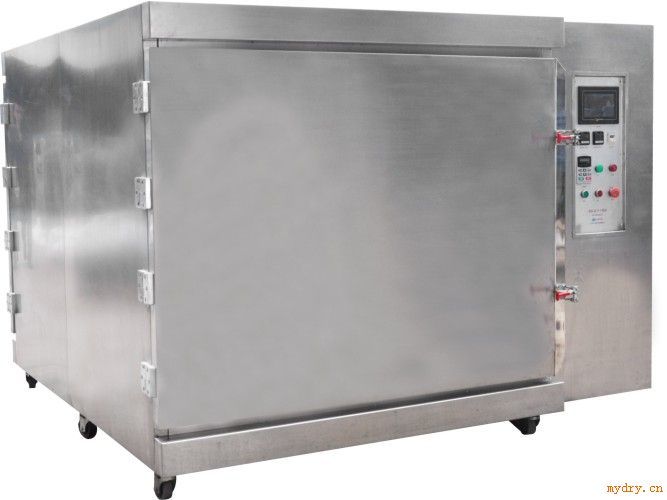

呼吸式-真空干燥箱 （单层对开门电池烘烤）
一、设备介绍
1、功能概述：此设备属于真空干燥设备，利用水在真空状态下低沸点的特征，对需要去除水分的物料在较低的温度下快速干燥，既能缩短生产周期，又能有效降低能耗。
2、设备特点：此设备为“东莞科锐”第五代机型，属呼吸式系列产品中的性价比*高的一款。针对电池行业烘烤工序烘烤时间长的缺点，对本设备加以改良和升级，力图缩短干燥时间，提高干燥效率。
3、设备功能和“科锐”真空干燥设备选型表
3.1设备功能
序号
功能描述
内容
1
功率小，热能损失少，能耗稳定
全新加热结构、采用分组控温和特制保温层
2
精准控温
全程PID自动演算，参数自动修正
3
六重安全防护
防爆、漏电、超压、超温、过载、自动报警
4
全自动智能化控制
人机界面操作，实现人机对话，操作简单方便，自动程序运行，节省人力
5
呼吸功能
内运风装置可以在真空或充入氮气后迅速对炉膛内的气体进行热交换和循环加热，并配合真空系统，实现本机特有的“呼吸式”除水分或降温的动作
5
全程无氧干燥（附工作流程）
加热状态用氮气或干燥气干燥，实现无氧化真空干燥
3.2“科锐”真空干燥设备选型表
二、设备使用条件：
1、电源：三相交流380±38V，频率50±1Hz；真空：-0.1MPA；氮气：0.1~0.2MPA；压缩空气：0.4~0.6MPA。
2、环境要求：温度-5~50℃，湿度≤80%，周围无易燃易爆气体、液体或固体。
三、设备技术参数：
箱体结构
单层对开门（2门），密封门为铝合金，柔性自动调整，有储热和防爆功能
外壳材料
A3冷轧钢板，做烤漆处理，标准国际暖灰色1C
内胆材料
3.0mmSUS304不锈钢
内胆有效尺寸
高1450mm，宽870mm，深1600mm（X1个），总容积1.74M3
外形尺寸
高2030mmX宽1350mmX深1815mm
密封圈
整体成型的耐高温密封圈
外部接口规格
真空：DN25管牙；氮气：￠12气管；压缩空气：￠8气管
控制方式
PLC自动程序控制，7寸彩显大屏人机操作
产品装载（选择）
□方式1：电池车□方式2：物料搁板□方式3：卷料架另报价
设备加热方式
热辐射、热传导、热交换、热对流。热氮循环加热、降温功能
恒温范围
室温+10℃~180℃可设定
内胆温度误差
±3℃（空箱、恒温状态）
显示温度误差
±0.1℃
加热时间
45分钟表显温度达到85℃，内部匀温1.5小时
降温时间
85℃~+45℃<120分钟(配合强制风冷功能）。强制风冷功能说明：工作室有独立降温通道，采用强制风冷的方式，通过外炉壁置换出炉内的温度,置换出的热风通过专用排风管道集中排放到室外（甲方需提供1条6寸的排风管到设备安装处的上方位置，方便与设备的热风排放口对接）
真空度
≤-0.098Mpa，24小时漏气量≤10％
箱体外表温度
85℃工作时表面不超过室温+15℃
电气容量
电源：380V/50Hz（3相5线制）总功率:16KW
设备重量
净重1350Kg
楼面承重要求
≥500Kg/m2
