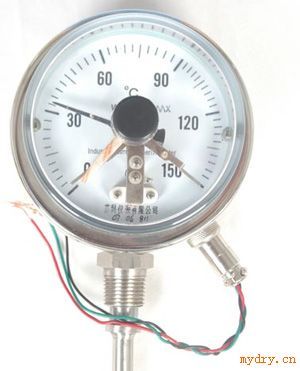

WSS系列电接点双金属温度计

产品介绍：

WSS系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。
特点
· 现场显示温度，直观方便；
· 具有自动切断电源和报警功能；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
· 产品执行标准：JB/T8803-1998 GB3836-83
· 标度盘公称直径：100
· 精度等级：（1.0），1.5
· 热响应时间：≤40S
· 防护等级：IP55
· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
· 设定点误差：设定点误差应不超过基本误差限的1.5倍。
· 切换差：切换差应不超过基本误差限的1.5倍。
· 切换重复性：切换重复性极限范围不大于基本误差限*值的1/2。

电气参数

额定功率VA*高工作电压V*大允许电流10220 a.c0.7A

选型编码
型号命名方法

WSS双金属温度计X电接点结构表盘公称直径-4/5Φ100/ф150表盘形式0轴向（直型）1径向（角型）8万向（可调角型）安装固定形式0无固定装置1可动外螺纹2可动内螺纹3固定螺纹4固定法兰5卡套螺纹6卡套法兰保护形式M上下限N双上限P双下限

选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5级
型号及规格

型号测温范围精度等级保护管材料规格安装固定装置WSSX-400/500-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～5001.51Cr18Ni9Ti
304
316
316L
哈氏C-27675
100
150
200
300
400
500
750
1000无固定装置WSSX-401/501WSSX-480/580WSSX-401/501可动外螺纹WSSX-411/511WSSX-481/581WSSX-402/502可动内螺纹WSSX-412/512WSSX-482/583WSSX-403/503固定螺纹WSSX-413/513WSSX-483/583WSSX-404/504固定法兰WSSX-414/514WSSX-484/584WSSX-405/585卡套螺纹WSSX-415/515WSSX-485/585WSSX-406/506卡套法兰WSSX-416/516WSSX-486/586
