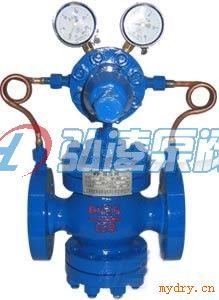

减压阀:Yk43X/F/Y型先导活塞式气体减压阀

点击放大图片

Yk43X/F/Y型先导活塞式气体减压阀的详细资料：

先导活塞式气体减压阀产品特点：本系列减压阀属于先导活塞式减压阀。主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。减压阀,气体减压阀,空气减压阀,先导活塞式减压阀,先导活塞式气体减压阀

先导活塞式气体减压阀又名:
减压阀,气体减压阀,空气减压阀,先导活塞式减压阀,先导活塞式气体减压阀

先导活塞式气体减压阀由主阀和导阀两部分组成。先导活塞式气体减压阀主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。先导活塞式气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能.

先导活塞式气体减压阀主要技术参数

公称压力(Mpa)1.62.54.06.410.016.0壳体试验压力(Mpa)*2.43.756.09.615.024密封试验压力(Mpa)1.62.54.06.410.016.0*高进口压力(Mpa)1.62.54.06.410.016.0出口压力范围(Mpa)0.1-1.00.1-1.60.1-2.50.5-3.50.5-3.50.5-4.5压力特性偏差(Mpa)△P2PGB12246-1989流量特性偏差(Mpa)P2GGB12246-1989*小压差(Mpa)0.150.150.20.40.81.0渗漏量X/F(聚四氟乙稀/橡胶)：O渗漏　Y(硬密封)：按GB12245-1989

先导活塞式气体减压阀主要零件材料

零件名称零件材料阀体阀盖底盖WCB/FCB*阀座阀盘2Cr13/304*缸套2Cr13/25(镀硬铬)/304*活塞2Cr13/铜合金/铜合金*活塞环合金铸铁/对位聚苯*导阀座导阀杆2Cr13/304*膜片1Cr18Ni9Ti主阀导阀弹簧50CrVA调节弹簧60Si2Mn密封垫(X/F/Y)橡胶/聚四氟乙稀/硬质合金导阀体导阀盖25/304*

先导活塞式气体减压阀主要结构尺寸(法兰连接尺寸按GB4216的规定)

公称通径DN外形尺寸LHHl1.6/2.5MPa4.0MPa15160180290902016018030098251802003001103220022030011040220240320125502502703201256528030032513080310330365160100350380365170125400450475200150450500475210200500550515240250650560290300800705335350850745375400900780405450900730455500950835465
