电动注液泵,电池实验设备,锂电实验设备

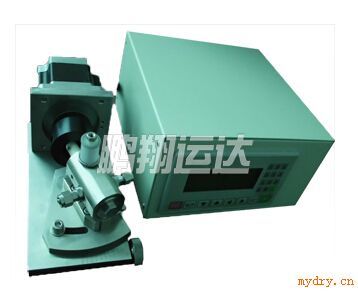

PX-RV-10电动注液泵


一、设备简介

*本机利用步进电机带动陶瓷柱塞杆进行旋转运动以及往复运动,旋转运动用来改变阀向,往复运 动用来进液以及出液,从而达到*控制流体的目的;

* 本机适用于注液量低于于10ml,且要求精度要求在±0.02g的注液工艺;

* 陶瓷泵芯采用高耐磨材料精制而成,达到耐酸碱腐蚀和超高的使用寿命;

* 选择速度,圈数连续可调。*高可达5.0圈每秒;5

二、技术特点和参数

1、基本使用规格

1、基本使用规格

材质

Sus、陶瓷

驱动方式

步进电机

精度

±0.02g

吸入管径

Φ6×8

单圈*大冲量

0-2.6ml

吐出管径

Φ4×6

流量

8.0ml/s

总重

13.5kg

2、可适应电池外形尺寸规格为(长宽高):298mm×121mm×141,主体重量(泵体加控制电箱):14.3kg。

3、外接设施:AC220V 200W供电电源;

4 、注液量精度±0.02g

5、注液泵控制方式一般采用脉冲触发启动和忙信号反馈方式与自动化设备匹配的(也可用另外选用带标准RS232/RS485 通讯接口方式的控制模式);

5、DMC加液杯需要及时补充DMC对陶瓷泵芯进行润滑;

6、操作面板采用人机文本,整体电箱采用全封闭式结构防爆安全;

7、安装环境:电动注液泵泵体应低于或者等于注液操作平面,且进液管长度应在2米以内,出液管在一米以内;

三、结构示意图

注液泵泵体分为两部分:一部分为驱动部分,另一部分为泵头。驱动部分是由一台8N.M的步进电机来 通过轴承安装轴来带动陶瓷柱塞杆运动,从而实现精密注液。
